Valvole di fondo
Le nostre valvole di fondo per serbatoi asettici MDB Pharma Solutions® sono progettate per garantire affidabilità e prestazioni in ambienti farmaceutici esigenti. Dal design innovativo, queste valvole alloggiano un otturatore che elimina le zone morte, garantendo così la totale drenabilità del prodotto e facilitando la manutenzione nei periodi di manutenzione.
Design robusto e affidabile
Le nostre valvole asettiche hanno un design robusto che garantisce prestazioni ottimali nelle applicazioni farmaceutiche. L'otturatore, realizzato in Teflon (PTFE), è progettato per resistere ai cicli CIP-SIP e all'esposizione ad agenti chimici, garantendo l'integrità del prodotto e la durata delle apparecchiature.
Manutenzione facile
Il design modulare delle nostre valvole consente una sostituzione rapida e semplice della spina durante i periodi di manutenzione, riducendo così al minimo i tempi di fermo e garantendo un funzionamento continuo ed efficiente.
Materiali di alta qualità
Sia l'otturatore che il corpo valvola vengono lavorati nei nostri stabilimenti utilizzando materiali di alta qualità. La versione standard del corpo è realizzata in acciaio inossidabile ASTM A316L, sebbene offriamo anche opzioni in acciaio inossidabile duplex ASTM SS32205 e acciai a base di nichel come Hastelloy e Inconel, a seconda delle esigenze del cliente.
Impostazioni personalizzate

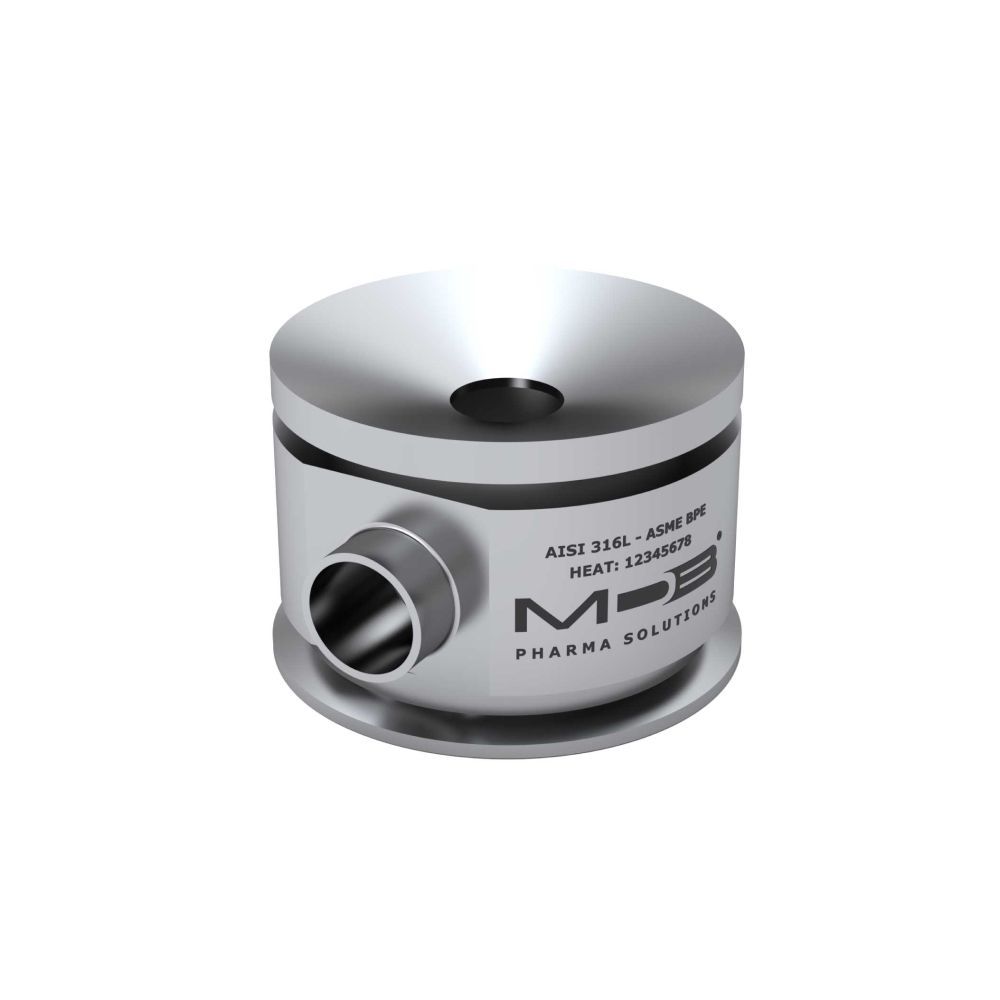

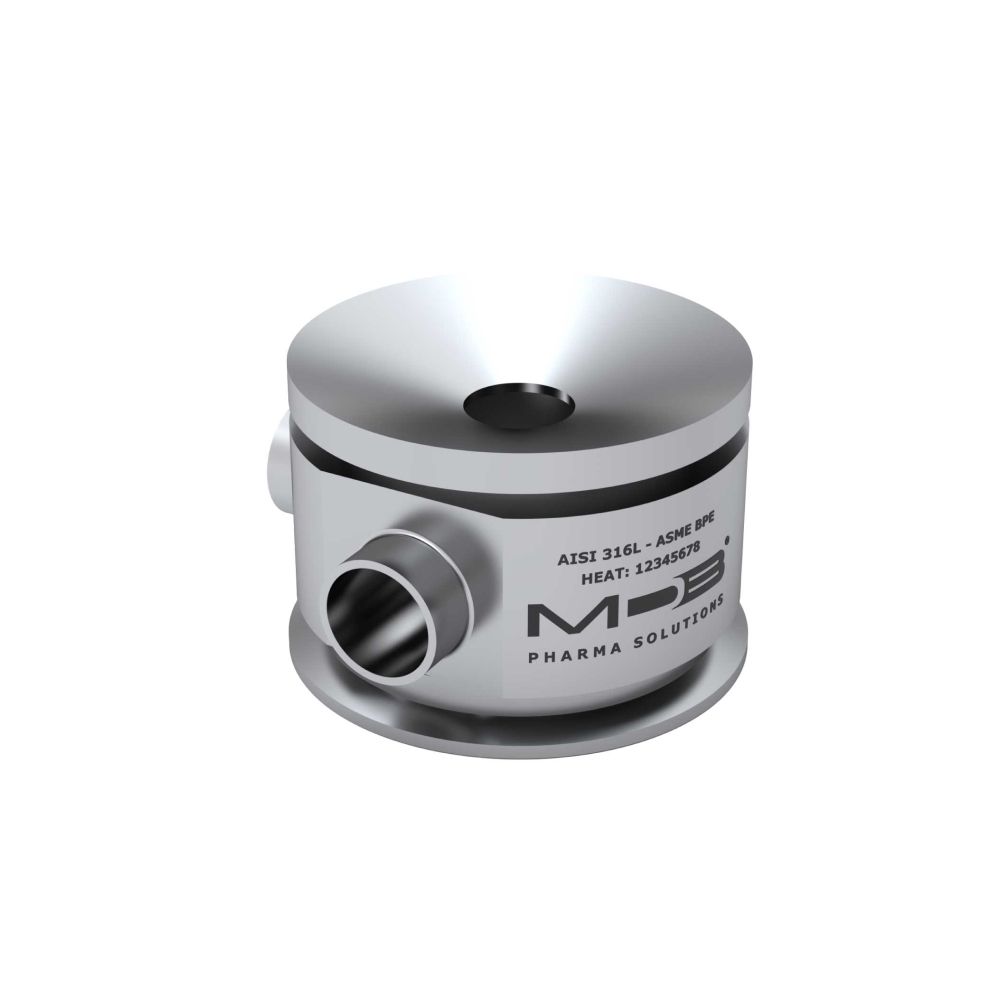

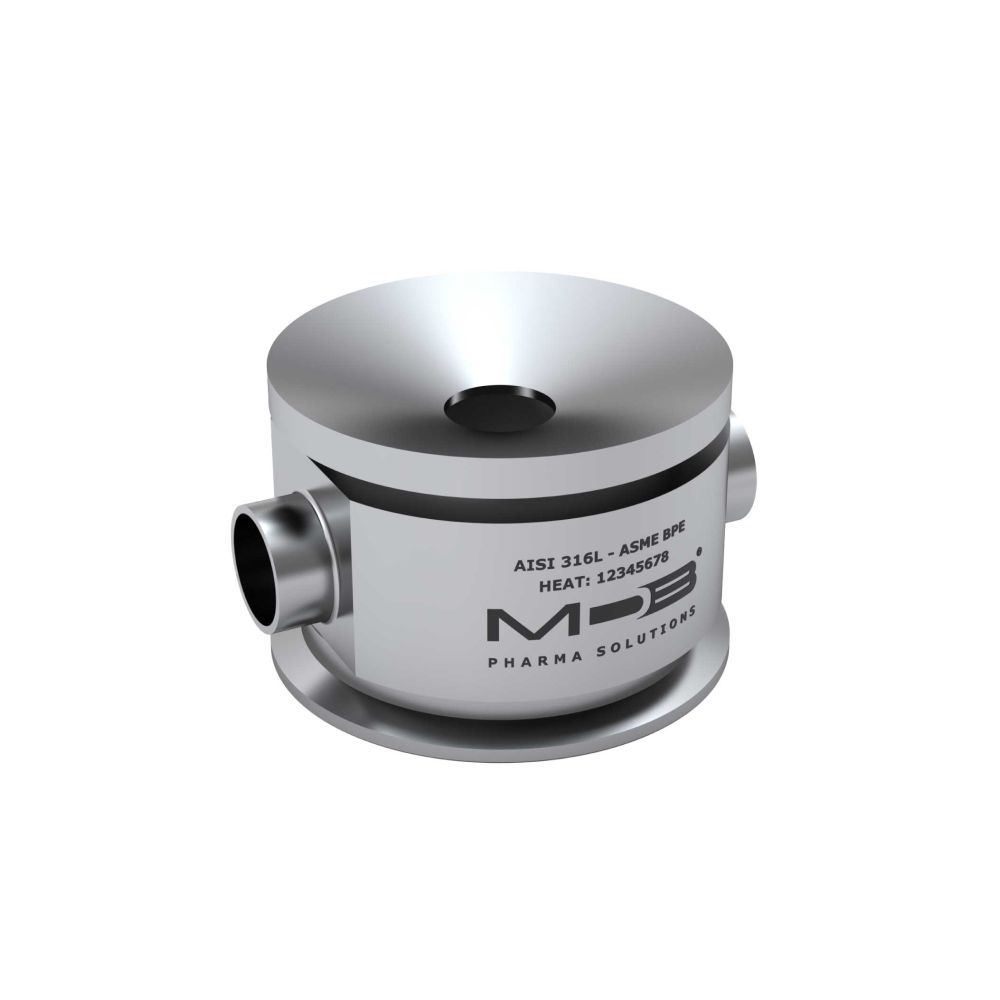

Offriamo varie configurazioni a seconda degli ingressi e delle uscite del prodotto. Le nostre versioni standard sono dotate di estremità corte per la saldatura di testa, ma su richiesta possiamo fornire anche valvole per la saldatura orbitale o con connessioni Tri-Clamp. Inoltre, se il cliente lo preferisce, possiamo fornire corpi con attacchi a morsetto, purché siano specificate le dimensioni e l'angolo degli attacchi di uscita.
| Misurare | d1 (millimetro) | Diametro 2 (mm) | D3(mm) | Diametro 4 (mm) | ØTubo |
|---|---|---|---|---|---|
| ¾'' ASME BPE | 60 | 15,7 | 25 | 64 | 19,07 |
| 1'' ASME BPE | 80 | 22 | 27 | 77,5 | 25,4 |
| 1-1/2'' ASME BPE | 80 | 34,8 | 22 | 77,5 | 38,1 |
| 2'' ASME BPE | 100 | 47,5 | 30 | 90 | 50,8 |
| 2-1/2'' ASME-BPE | 120 | 60,2 | 35 | 123 | 63,5 |
| 3''ASME BPE | 140 | 73 | 45 | 144 | 76,2 |
Tecnologie applicate
Pressione di progetto
-1 10 bar
Temperatura di progetto
-20 200ºC
Finitura interna
Ra≤0,5 Conforme a ASME BPE SF1
Su richiesta può essere offerta l'opzione di elettrolucidatura dopo la lucidatura meccanica.
Finitura esterna
Ra ≤ 0,8
Marcatura
Tutti i corpi sono incisi al laser con il tipo di materiale e il numero di fusione
Qualità
Vengono consegnati i certificati materiali 3.1 per la carrozzeria e 2.1 per le persiane
Standard applicativi
Secondo PED e ASME VIII div.1
Materiali
Standard
Corpo
ASMT A182 F316
Attuatore
ASTM A182 304
Maniglia
Alluminio anodizzato
Otturatore
PTFE conforme alla FDA
Su richiesta è possibile fornire il certificato 3.1 per il corpo valvola nonché il certificato 2.2 per l'otturatore.
Le valvole MDB possono essere fornite anche nei seguenti materiali:
| Corpo valvola | Corpo attuatore |
|---|---|
| Doppio – SAF 2205 | Acciaio inossidabile 316 |
| Hastelloy – ASTM B335 | Doppio – SAF 2205 |
| Inconel I625 |
