Válvulas asépticas de fondo de tanque MDB Pharma Solutions®

Nuestras válvulas asépticas de fondo de tanque de MDB Pharma Solutions® están diseñadas para ofrecer fiabilidad y rendimiento en entornos farmacéuticos exigentes. Con un diseño innovador, estas válvulas permiten alojar un obturador que elimina las zonas muertas, garantizando así una drenabilidad total del producto y facilitando el mantenimiento durante los periodos de mantenimiento.

Características principales

Diseño Robusto y Fiable: Nuestras válvulas asépticas cuentan con un diseño robusto que garantiza un rendimiento óptimo en aplicaciones farmacéuticas. El obturador, fabricado en teflón (PTFE), está diseñado para resistir los ciclos CIP-SIP y la exposición a agentes químicos, asegurando la integridad del producto y la durabilidad del equipo.



Fácil Mantenimiento: El diseño modular de nuestras válvulas permite un reemplazo rápido y sencillo del obturador durante los periodos de mantenimiento, minimizando así el tiempo de inactividad y garantizando una operación continua y eficiente.



Materiales de Alta Calidad: Tanto el obturador como el cuerpo de las válvulas son mecanizados en nuestras instalaciones utilizando materiales de alta calidad. La versión estándar del cuerpo está fabricada en acero inoxidable ASTM A316L, aunque también ofrecemos opciones en acero inoxidable dúplex ASTM SS32205 y aceros de base níquel como Hastelloy e Inconel, según las necesidades del cliente.

Configuraciones Personalizadas

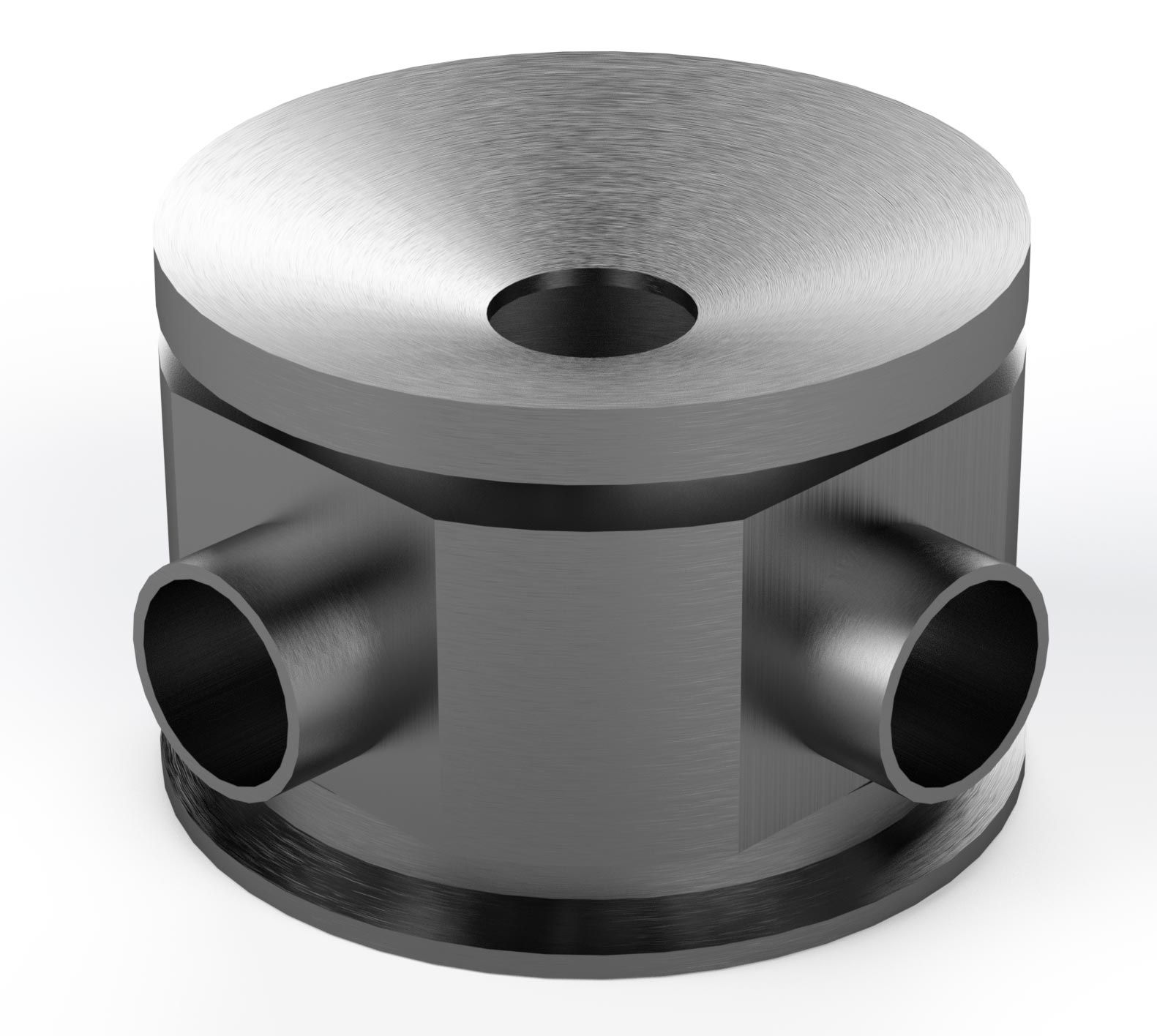

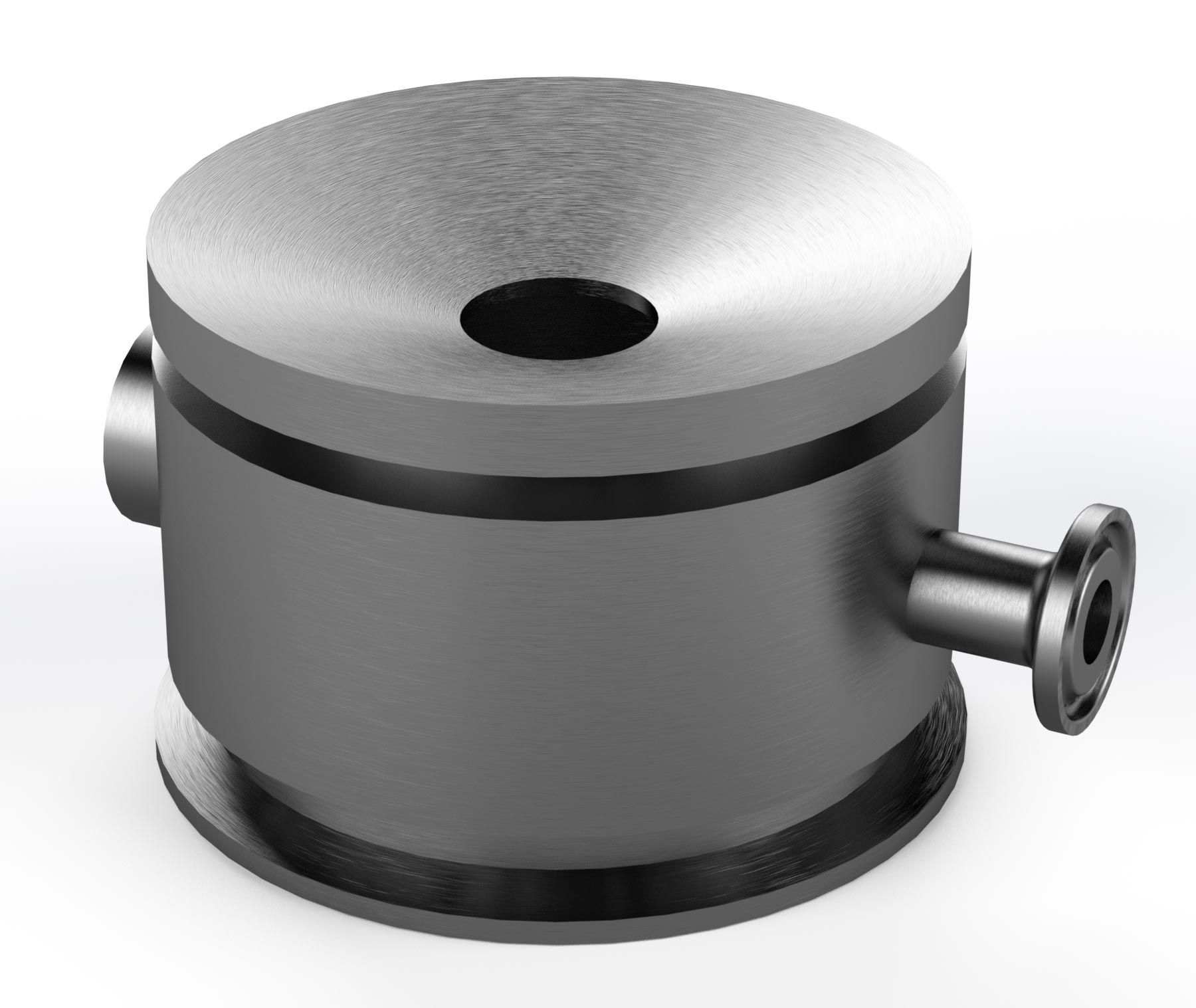

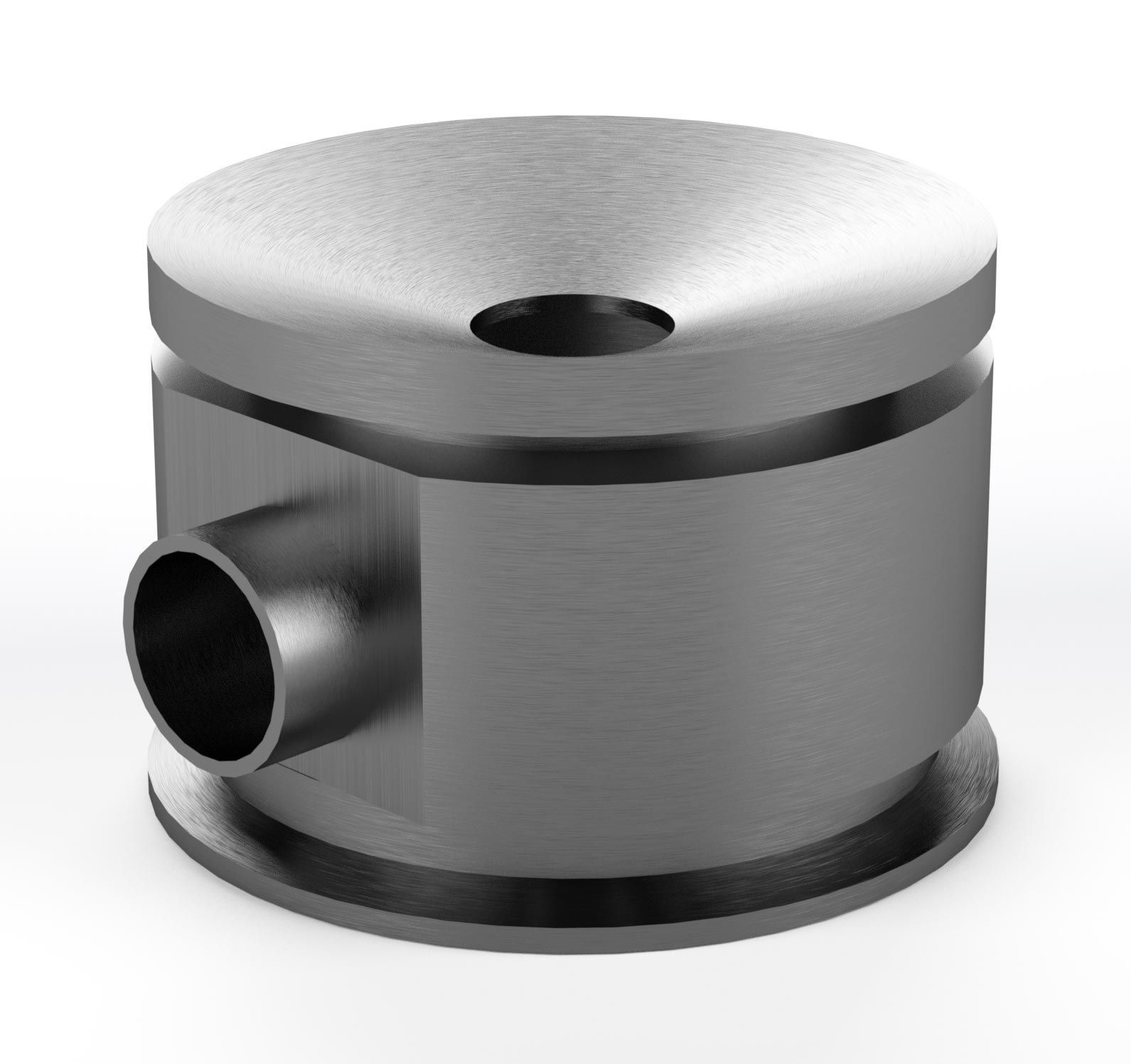

Ofrecemos varias configuraciones en función de las entradas y salidas del producto. Nuestras versiones estándar cuentan con extremos cortos para soldar a tope, pero también podemos suministrar válvulas para soldar orbitalmente o con conexiones Tri-Clamp bajo demanda. Además, si el cliente lo prefiere, podemos proporcionar cuerpos con conexión clamp, siempre que se especifiquen las dimensiones y el ángulo de las conexiones de salida.

Ficha técnica

Tamaño d1 (mm) D2 (mm) D3 (mm) D4 (mm) ØTube
¾ ‘’ ASME BPE 60 15,7 25 64 19,07
1 ‘’ ASME BPE 80 22 27 77,5 25,4
1-1/2 ‘’ ASME BPE 80 34,8 22 77,5 38,1
2 ‘’ ASME BPE 100 47,5 30 90 50,8
2-1/2’’ ASME BPE 120 60,2 35 123 63,5
3’’ASME BPE 140 73 45 144 76,2

Tecnologías aplicadas

Presión de diseño: -1+10 barg

Temperatura de diseño: -20+200ºC

Acabado interior: Ra≤0,5 Conforme ASME BPE SF1

Bajo pedido se puede ofrecer la opción de electropulido después del pulido mecánico

Acabado exterior: Ra≤0,8

Marcaje: Todos los cuerpos llevan grabados mediante láser e tipo de material y nº de colada

Calidad: Se entregan los certificados de material 3.1del cuerpo y 2.1 de los obturadores

Normas de aplicación: Conforme a PED y ASME VIII div.1


Materiales estàndares

Cuerpo: ASMT A182 F316

Actuador: ASTM A182 304

Maneta: Aluminio anodizado

Obturador: PTFE conforme FDA

Bajo pedido, se puede suminitrar el certificado 3.1 del cuerpo de la válvula así como el certificado 2.2 del obturador


Las válvulas MDB se pueden suministrar también en los siguientes materiales:


Cuerpo válvula Cuerpo actuador
Duplex – SAF 2205 Inoxidable 316
Hastelloy – ASTM B335 Duplex – SAF 2205
Inconel I625
