MDB Pharma Solutions Valvole asettiche per fondo serbatoio®

Le nostre valvole di fondo per serbatoi asettici MDB Pharma Solutions® sono progettate per garantire affidabilità e prestazioni in ambienti farmaceutici esigenti. Dal design innovativo, queste valvole alloggiano un otturatore che elimina le zone morte, garantendo così la totale drenabilità del prodotto e facilitando la manutenzione nei periodi di manutenzione.

Caratteristiche principali

Design robusto e affidabile: le nostre valvole asettiche hanno un design robusto che garantisce prestazioni ottimali nelle applicazioni farmaceutiche. L'otturatore, realizzato in Teflon (PTFE), è progettato per resistere ai cicli CIP-SIP e all'esposizione ad agenti chimici, garantendo l'integrità del prodotto e la durata delle apparecchiature.

Manutenzione semplice: il design modulare delle nostre valvole consente una sostituzione rapida e semplice della spina durante i periodi di manutenzione, riducendo così al minimo i tempi di fermo e garantendo un funzionamento continuo ed efficiente.

Materiali di alta qualità: Sia l'otturatore che il corpo della valvola sono lavorati nei nostri stabilimenti utilizzando materiali di alta qualità. La versione standard del corpo è realizzata in acciaio inossidabile ASTM A316L, sebbene offriamo anche opzioni in acciaio inossidabile duplex ASTM SS32205 e acciai a base di nichel come Hastelloy e Inconel, a seconda delle esigenze del cliente.

Impostazioni personalizzate

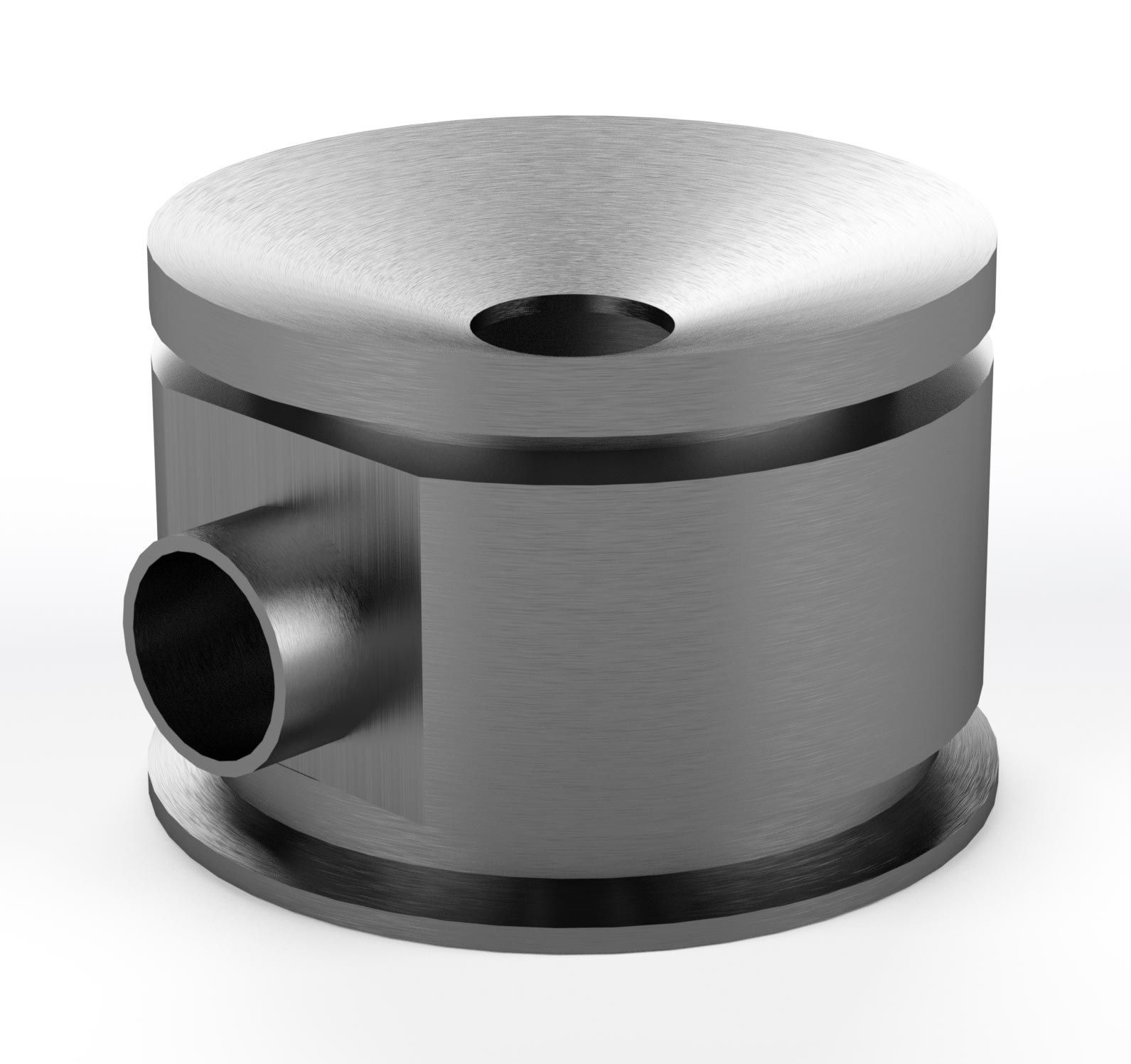

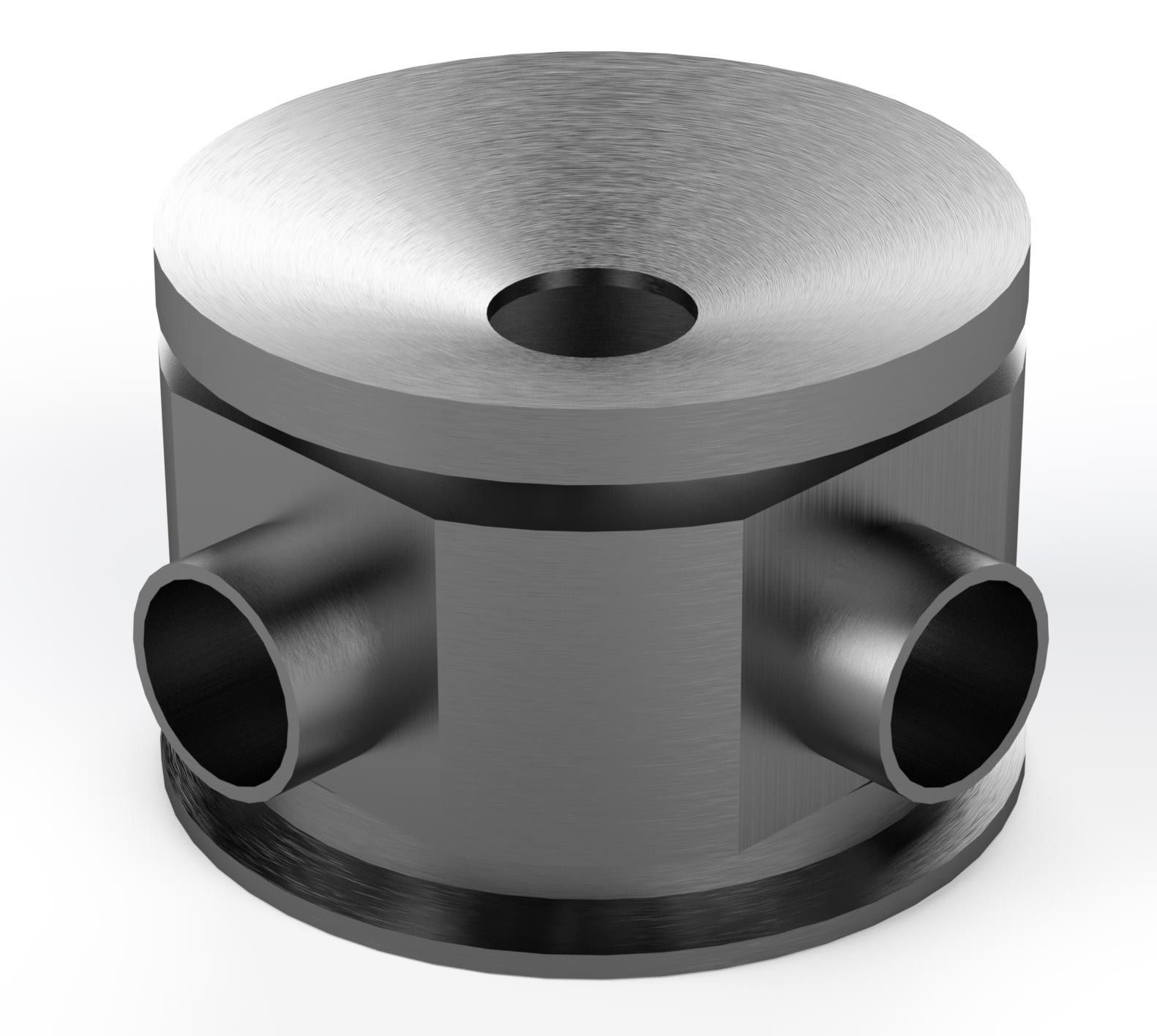

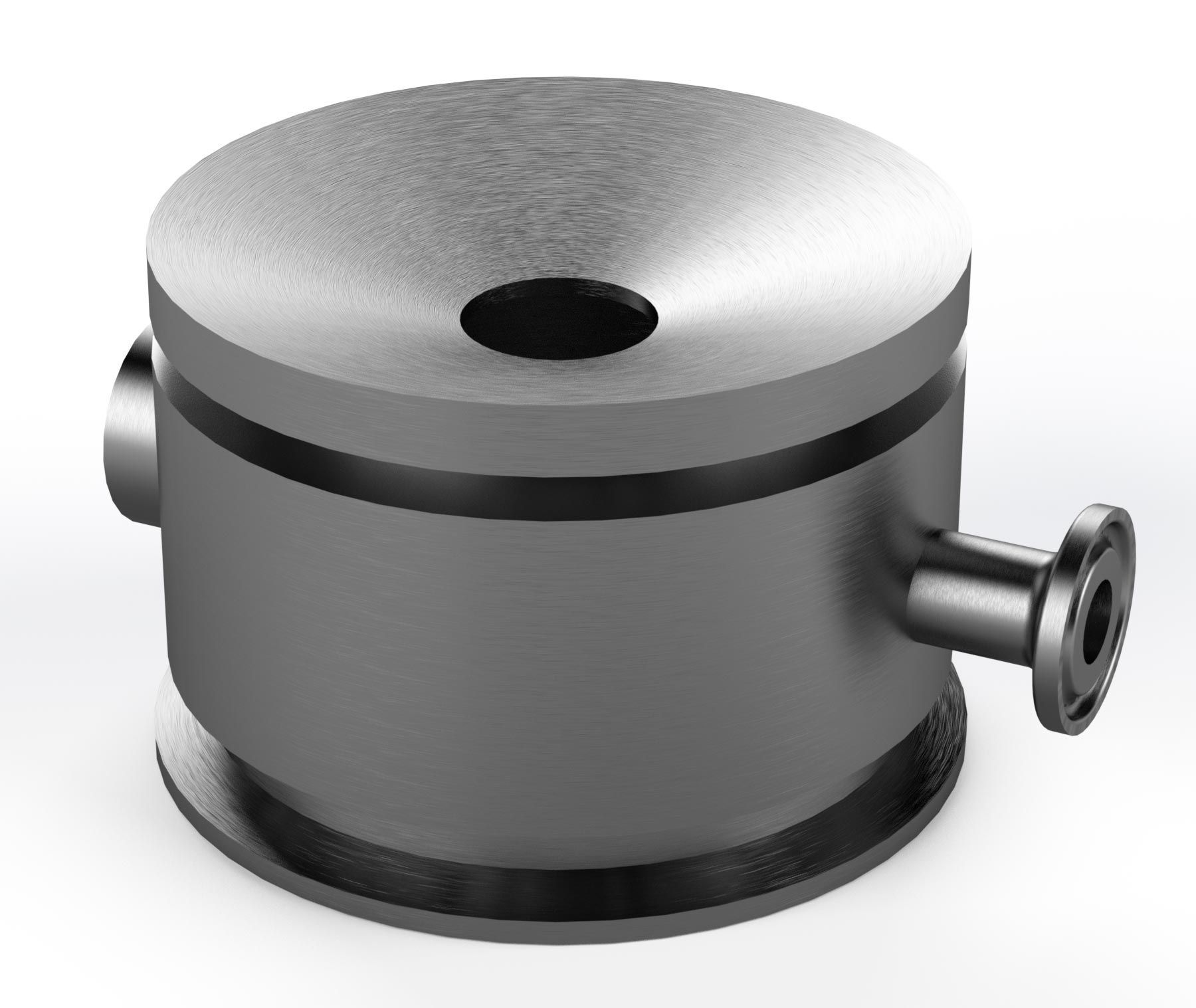

Offriamo varie configurazioni a seconda degli ingressi e delle uscite del prodotto. Le nostre versioni standard sono dotate di estremità corte per la saldatura di testa, ma su richiesta possiamo fornire anche valvole per la saldatura orbitale o con connessioni Tri-Clamp. Inoltre, se il cliente lo preferisce, possiamo fornire corpi con attacchi a morsetto, purché siano specificate le dimensioni e l'angolo degli attacchi di uscita.

Scheda tecnica

Misurare d1 (millimetro) Diametro 2 (mm) D3(mm) Diametro 4 (mm) ØTubo
¾'' ASME BPE 60 15,7 25 64 19,07
1'' ASME BPE 80 22 27 77,5 25,4
1-1/2'' ASME BPE 80 34,8 22 77,5 38,1
2'' ASME BPE 100 47,5 30 90 50,8
2-1/2'' ASME-BPE 120 60,2 35 123 63,5
3''ASME BPE 140 73 45 144 76,2

Tecnologie applicate

Pressione di progetto: -1 10 bar

Temperatura di progetto: -20 200ºC

Finitura interna: Ra≤0,5 Conforme ad ASME BPE SF1

Su richiesta può essere offerta l'opzione di elettrolucidatura dopo la lucidatura meccanica.

Finitura esterna: Ra ≤ 0,8

Marcatura: Tutti i corpi sono incisi al laser con il tipo di materiale e il numero di fusione

Qualità: Vengono consegnati i certificati materiali 3.1 per la carrozzeria e 2.1 per le persiane

Regole di applicazione: Conforme alle norme PED e ASME VIII div.1


Materiale standard

Corpo: ASMT A182 F316

Attuatore: ASTM A182 304

Maniglia: Alluminio anodizzato

Otturatore: PTFE conforme alla FDA

Su richiesta è possibile fornire il certificato 3.1 per il corpo valvola nonché il certificato 2.2 per l'otturatore.


Le valvole MDB possono essere fornite anche nei seguenti materiali:


Corpo valvola Corpo attuatore
Doppio – SAF 2205 Acciaio inossidabile 316
Hastelloy – ASTM B335 Doppio – SAF 2205
Inconel I625
