FiltrosdeVenteo
De diseño y fabricación propia, adaptables a las especificaciones del cliente, nuestras carcasas de filtros de venteo están diseñadas para albergar uno o varios filtros.
FiltroBasic
La carcasa de filtro Basic diseñada para el venteo de tanques atmosféricos en entornos farmacéuticos.
FiltroBasicHeated
La carcasa de filtro Basic Heated es una versión calefactada diseñada para el venteo de tanques atmosféricos o a presión en entornos farmacéuticos.
FiltroProHeated
El modelo Pro Heated es una opción para tanques de almacenamiento de agua purificada y para inyectables en la industria farmacéutica.
FiltroDoubleProHeated
El Double Pro Heated es la versión multifiltro del modelo Pro Heated, diseñado para tanques de gran tamaño o con alto consumo de agua purificada.
FiltroProHeated180º
Utilizado en tanques de almacenamiento de agua purificada e inyectables, con un diseño conforme a ASME VIII div.1 y ASME BPE.
FiltroInLine
La carcasa de filtro In Line está diseñada para el filtrado de fluidos en línea en entornos farmacéuticos.
CaracterísticasPrincipales
Conexión Tipo Bayoneta: La conexión del filtro CODE 7 a la base de la carcasa se realiza mediante un cuarto de giro, asegurando una instalación rápida y segura.
Presión y Temperatura de Diseño: La carcasa del filtro está diseñada para soportar una presión de -1/+3 barg y una temperatura de hasta 150°C, cumpliendo con los estándares más exigentes de la industria.
Cumplimiento Normativo: Fabricadas según el código de diseño ASME VIII Div.1, nuestras carcasas garantizan la máxima calidad y seguridad en cada aplicación.
Materiales de Alta Calidad: Las carcasas de venteo están fabricadas en acero inoxidable ASTM A182 F-316 y ASTM A240 316L para las partes en contacto con el producto, asegurando una resistencia excepcional a la corrosión y una durabilidad óptima.
Opciones de Personalización: Ofrecemos la posibilidad de fabricar las carcasas en otros materiales para satisfacer cualquier requisito específico del cliente.
Acabados:
La rugosidad interna de las partes en contacto con el producto cumple con los estándares ASME BPE SF1 RA≤0,5µm, mientras que el acabado exterior de la caja es satinado farmacéutico, con una rugosidad media Ra≤0,8µm.
Además, nuestras carcasas de filtro cuentan con juntas de conexiones CLAMP de EPDM, aunque también ofrecemos otras opciones de materiales como el PTFE.
DescripciónporModelo
BasicHeated
ProHeated
DoubleProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónProHeated180
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónInLine
FiltroBasic
Diseñada para el venteo de tanques atmosféricos en entornos farmacéuticos, su estructura, desarrollada según la normativa ASME BPE, garantiza la total ausencia de piezas sueltas en su interior, asegurando así un correcto sellado y sin contaminantes. La conexión mediante una abrazadera clamp de 4” facilita el montaje durante las operaciones de mantenimiento, proporcionando una instalación eficiente y segura. Esta carcasa es perfecta para el venteo de tanques de agua purificada y de fermentación en la industria alimentaria. Además, está disponible en versiones para filtros de 5” y multifiltros, ofreciendo versatilidad para adaptarse a diversas necesidades.
CaracterísticasBasic
| Type | H | h | D | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|---|
| Basic | 400 | 315 | 84 | 1” TC ASME BPE | 1” TC ASME BPE | No | No | - | Yes / optional | Staubli RBE.03 Sanitaty valve |
| Basic | 400 | 315 | 84 | 1” TC ASME BPE | 1” TC ASME BPE | No | No | - | Yes / optional | TC ½” ASME BPE |
| Basic | 400 | 315 | 104 | 1-1/2” TC ASME BPE | 1-1/2” TC ASME BPE | No | No | - | Yes / optional | Staubli RBE.03 Sanitaty valve |
| Basic | 400 | 315 | 104 | 1-1/2” TC ASME BPE | 1-1/2” TC ASME BPE | No | No | - | Yes / optional | TC ½” ASME BPE |
| Basic | 400 | 315 | 104 | 2” TC ASME BPE | 2” TC ASME BPE | No | No | - | Yes / optional | Staubli RBE.03 Sanitaty valve |
| Basic | 400 | 315 | 104 | 2” TC ASME BPE | 2” TC ASME BPE | No | No | - | Yes / optional | TC ½” ASME BPE |
Basic
ProHeated
DoubleProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónProHeated180
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónInLine
FiltroBasicHeated
La carcasa de filtro Basic Heated es una versión calefactada diseñada para el venteo de tanques atmosféricos o a presión en entornos farmacéuticos. Cumple con los rigurosos estándares ASME VIII div.1 y ASME BPE, y al igual que el modelo Basic, elimina por completo las piezas sueltas en su interior para garantizar la pureza del producto. Su conexión mediante una abrazadera clamp de 4” facilita el montaje durante el mantenimiento, mientras que su sistema de calefacción externo asegura la integridad del producto. Además, incorpora una sonda de temperatura PT-100 para un control preciso y seguro. Esta carcasa es ideal para aplicaciones con agua purificada y fermentación en la industria alimentaria.
CaracterísticasBasicHeated
| H (mm) | h (mm) | D (mm) | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|
| 400 | 345 | 154 | 1” TC ASME BPE | Through connection body | Through connection body | 300W Electrical resistance. External heating insulaton | Temperature sensor type PT-100 to contro the heating resistance temperatura via PLC | No | - |
| 400 | 345 | 154 | 1-1/2” TC ASME BPE | Through connection body | Through connection body | 300W Electrical resistance. External heating insulaton | Temperature sensor type PT-100 to contro the heating resistance temperatura via PLC | No | - |
| 400 | 345 | 154 | 2” TC ASME BPE | Through connection body | Through connection body | 300W Electrical resistance. External heating insulaton | Temperature sensor type PT-100 to contro the heating resistance temperatura via PLC | No | - |
Basic
BasicHeated
DoubleProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónProHeated180
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónInLine

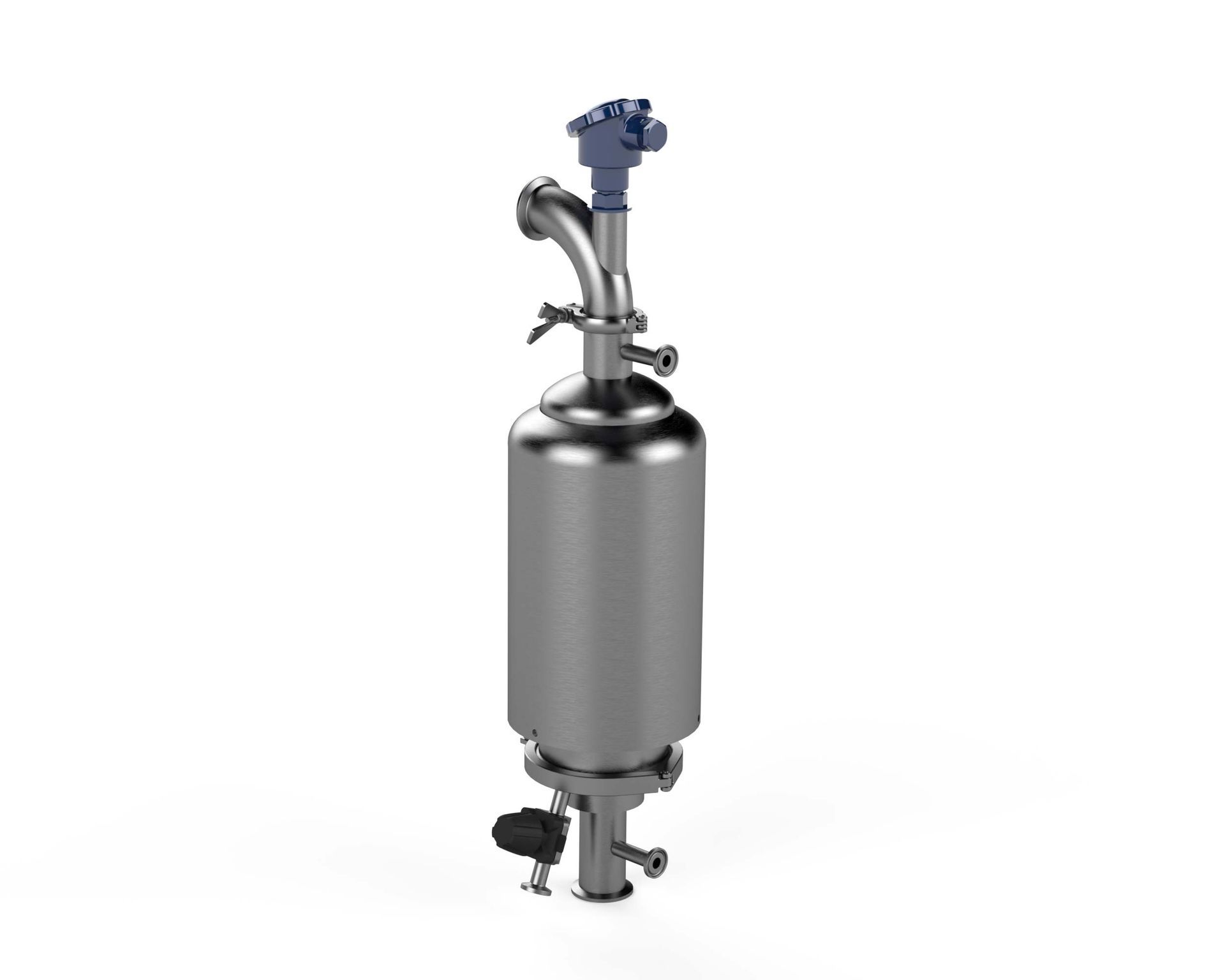

FiltroProHeated
El modelo Pro Heated es una opción confiable y ampliamente utilizada en tanques de almacenamiento de agua purificada y para inyectables en la industria farmacéutica. Su diseño cumple con los exigentes estándares ASME VIII div.1 y ASME BPE, garantizando la máxima calidad y seguridad. Al igual que los modelos anteriores, no contiene piezas sueltas en su interior y ofrece una conexión mediante abrazadera clamp de 4” para un sellado seguro y sin contaminantes. Su sistema de calefacción externo y sistema de seguridad aseguran la integridad del producto, con opciones para descarga de condensados. Disponible para filtros de 5”.
CaracterísticasBasicProHeated
| H (mm) | h (mm) | D (mm) | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|
| 635 | 525 | 154 | 1” TC ASME BPE | 1” TC ASME BPE | 1/2” TC ASME BPE | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmiter | Yes, optional | TC ½” ASME BPE |
| 635 | 525 | 154 | 1-1/2” TC ASME BPE | 1-1/2” TC ASME BPE | 1/2” manual Diaphragm valve TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmiter | Yes, optional | Staubli RBE.03 Sanitaty valve |
| 635 | 525 | 154 | 2” TC ASME BPE | 2” TC ASME BPE | 1/2” actuated Diaphragm valve ASME BPE TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmiter | - | Staubli RBE.03 Sanitaty valve |
Basic
BasicHeated
ProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónProHeated180
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónInLine

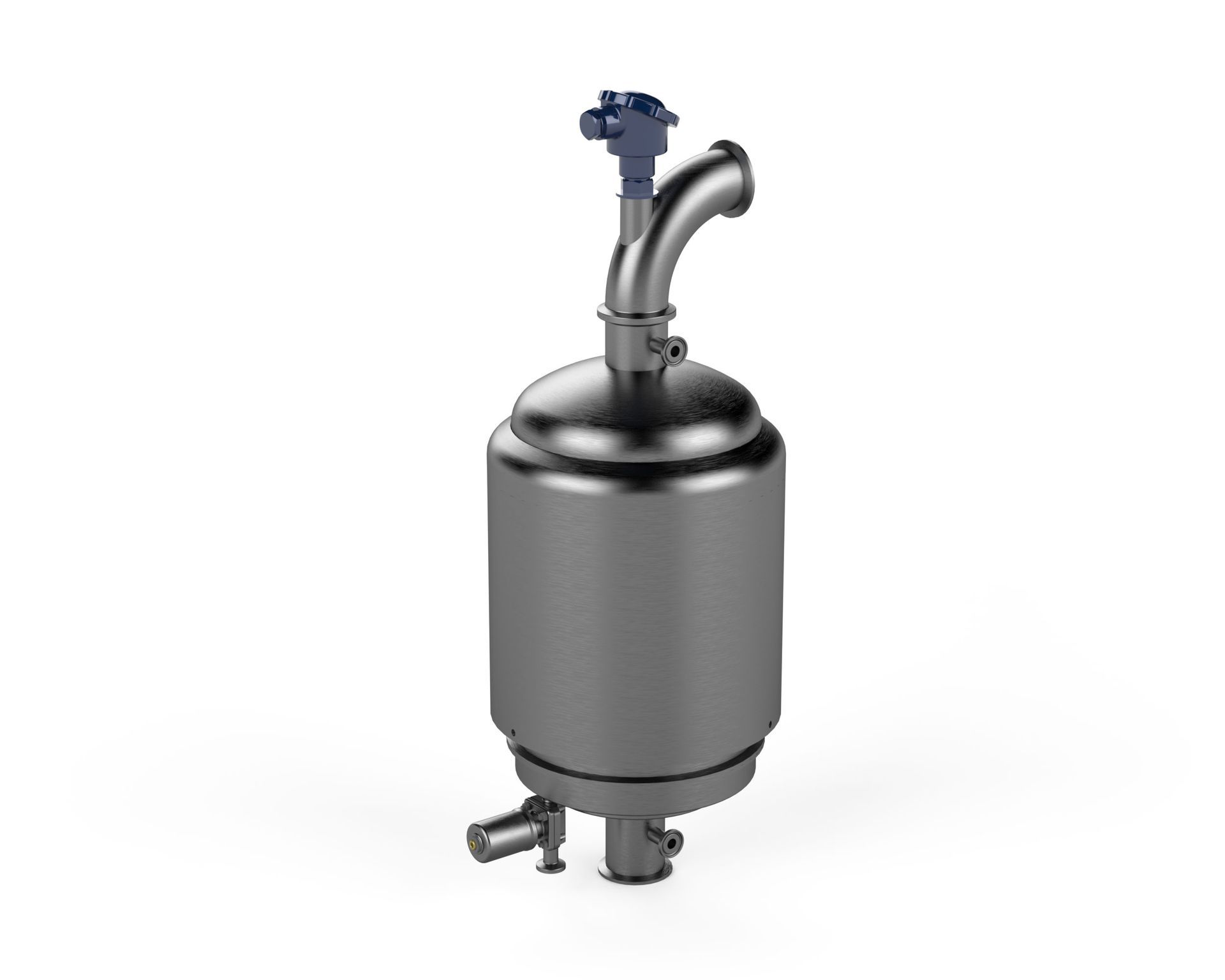

FiltroDoubleProHeated
El Double Pro Heated es la versión multifiltro del modelo Pro Heated, diseñado para aplicaciones en tanques de gran tamaño o con alto consumo de agua purificada. Cumple con los estrictos estándares ASME VIII div.1 y ASME BPE, y ofrece las mismas características de integridad y seguridad. Con una conexión mediante abrazadera clamp de 4” y opciones para descarga de condensados, esta carcasa proporciona un filtrado confiable y eficiente. Disponible para filtros de 5”.
CaracterísticasDoubleProHeated
| H (mm) | h (mm) | D (mm) | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|
| 670 | 540 | 244 | 1” TC ASME BPE | 1” TC ASME BPE | 1/2” TC ASME BPE | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmiter | Yes, optional | TC ½” ASME BPE |
Basic
BasicHeated
ProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónDoubleProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónInLine

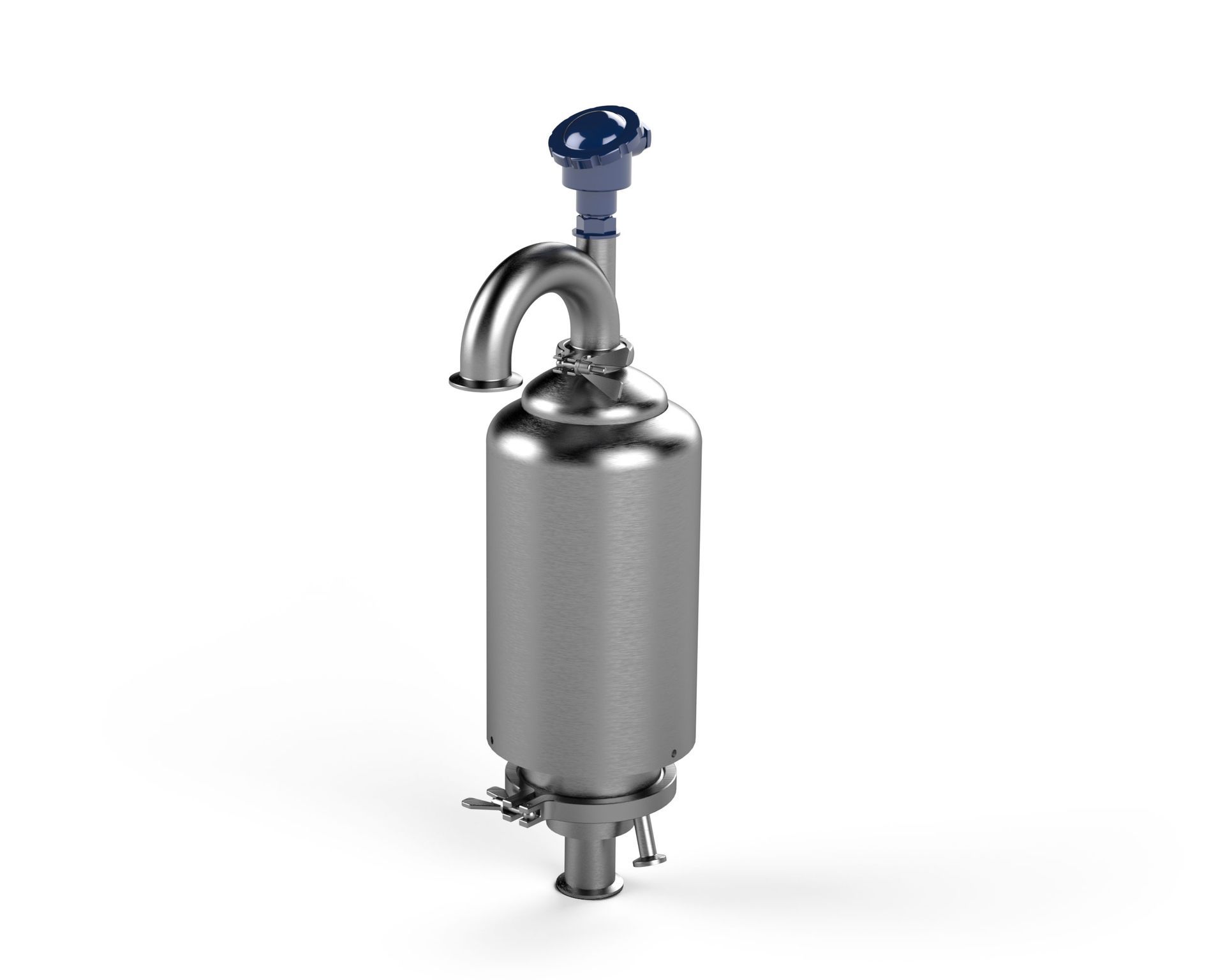

FiltroProHeated180º
Otro modelo ampliamente utilizado en tanques de almacenamiento de agua purificada e inyectables, con un diseño conforme a ASME VIII div.1 y ASME BPE. Ofrece un sistema de calefacción y control de temperatura, con opciones para descarga de condensados. Disponible para filtros de 5”.
CaracterísticasProHeated180º
| H(mm) | h(mm) | D(mm) | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|
| 635 | 525 | 154 | 1” TC ASME BPE | 1” TC ASME BPE | 1/2” TC ASME BPE | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | TC ½” ASME BPE |
| 635 | 525 | 154 | 1-1/2” TC ASME BPE | 1-1/2” TC ASME BPE | 1/2” manual Diaphragm valve TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | Staubli RBE.03 Sanitaty valve |
| 635 | 525 | 154 | 2” TC ASME BPE | 2” TC ASME BPE | 1/2” actuated Diaphragm valve ASME BPE TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | Staubli RBE.03 Sanitaty valve |
Basic
BasicHeated
ProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónDoubleProHeated
Describa el artículo o responda a la pregunta para que los visitantes que estén interesados obtengan más información. Puede resaltar este texto con viñetas, cursiva, negrita o añadiendo enlaces.BotónProHeated180
FiltroInLine
La carcasa de filtro In Line ha sido especialmente diseñada para el filtrado de fluidos en línea en entornos farmacéuticos. Cumple con la normativa ASME BPE y ofrece un sellado estanco y sin contaminantes. Ideal para aplicaciones en la alimentación de reactores o antes de la dosificación del producto en su envase final. Disponible en varias variantes, incluyendo conexiones clamp ASME BPE para pruebas de integridad y manómetros. Con su estructura robusta y su diseño innovador, esta carcasa proporciona una solución confiable y eficiente para el filtrado de fluidos en la industria farmacéutica.
CaracterísticasInLine
| H(mm) | h(mm) | D(mm) | Inlet | Outlet | Condensate outlet | Heating1 | Heating2 | Integrity test1 | Integrity test2 |
|---|---|---|---|---|---|---|---|---|---|
| 450 | 310 | 104 | 1” TC ASME BPE | 1” TC ASME BPE | 1/2” TC ASME BPE | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | TC ½” ASME BPE |
| 450 | 310 | 104 | 1-1/2” TC ASME BPE | 1-1/2” TC ASME BPE | 1/2” manual Diaphragm valve TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | Staubli RBE.03 Sanitaty valve |
| 450 | 310 | 104 | 2” TC ASME BPE | 2” TC ASME BPE | 1/2” actuated Diaphragm valve ASME BPE TC ASME BPE connection | 300W Electrical resistance. External heating insulaton | Temperature sensor WIKA TRC-11 to measure the air temperature on the outlet with transmitter | - | Staubli RBE.03 Sanitaty valve |
