FiltridiVenteo
Progettati e realizzati internamente, adattabili alle specifiche del cliente, i nostri alloggiamenti per filtri di sfiato sono progettati per ospitare uno o più filtri.
FiltroDi base
L'alloggiamento del filtro Basic progettato per lo sfiato dei serbatoi atmosferici negli ambienti farmaceutici.
FiltroBaseRiscaldato
L'alloggiamento del filtro riscaldato Basic è una versione riscaldata progettata per lo sfiato di serbatoi atmosferici o pressurizzati in ambienti farmaceutici.
FiltroProRiscaldato
Il modello Pro Heated è un'opzione per i serbatoi di stoccaggio dell'acqua purificata e degli iniettabili nell'industria farmaceutica.
FiltroDoubleProRiscaldato
Il Double Pro Heated è la versione multifiltro del modello Pro Heated, pensato per vasche di grandi dimensioni o con elevato consumo di acqua depurata.
FiltroProRiscaldato180º
Utilizzato in serbatoi di stoccaggio di acqua purificata e iniettabile, con progettazione conforme ad ASME VIII div.1 e ASME BPE.
FiltroIn linea
L'alloggiamento del filtro in linea è progettato per la filtrazione di fluidi in linea in ambienti farmaceutici.
CaratteristichePrincipale
Connessione a baionetta: Il collegamento del filtro CODE 7 alla base dell'alloggiamento avviene tramite un quarto di giro, garantendo un'installazione rapida e sicura.
Pressione e temperatura di progetto: L'alloggiamento del filtro è progettato per resistere ad una pressione di -1/ 3 barg e ad una temperatura fino a 150°C, soddisfacendo gli standard di settore più esigenti.
Conformità normativa: Realizzate secondo il codice di progettazione ASME VIII Div.1, le nostre custodie garantiscono la massima qualità e sicurezza in ogni applicazione.
Materiali di alta qualità: Gli alloggiamenti di sfiato sono realizzati in acciaio inossidabile ASTM A182 F-316 e ASTM A240 316L per le parti a contatto con il prodotto, garantendo un'eccezionale resistenza alla corrosione e una durata ottimale.
Opzioni di personalizzazione: Offriamo la possibilità di realizzare gli involucri in altri materiali per soddisfare qualsiasi esigenza specifica del cliente.
Finiture:
La rugosità interna delle parti a contatto con il prodotto è conforme agli standard ASME BPE SF1 RA≤0,5μm, mentre la finitura esterna della scatola è satinata farmaceutica, con rugosità media Ra≤0,8μm.
Inoltre, i nostri alloggiamenti per filtri sono dotati di guarnizioni di connessione CLAMP in EPDM, sebbene offriamo anche altre opzioni di materiali come il PTFE.
DescrizionediModello
BaseRiscaldato
ProRiscaldato
DoubleProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteProRiscaldato180
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteIn linea
FiltroDi base
Progettato per lo sfiato dei serbatoi atmosferici negli ambienti farmaceutici, la sua struttura, sviluppata secondo le normative ASME BPE, garantisce la totale assenza di parti sciolte all'interno, assicurando così una corretta tenuta e assenza di contaminanti. Il collegamento tramite morsetto da 4” facilita il montaggio durante le operazioni di manutenzione, garantendo un'installazione efficiente e sicura. Questo alloggiamento è perfetto per lo sfiato dell'acqua purificata e dei serbatoi di fermentazione nell'industria alimentare. Inoltre, è disponibile nelle versioni per filtri da 5” e multifiltri, offrendo versatilità per adattarsi alle diverse esigenze.
CaratteristicheDi base
| Tipo | H | H | D | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|---|
| Di base | 400 | 315 | 84 | 1" TC ASME BPE | 1" TC ASME BPE | NO | NO | - | Sì / facoltativo | Valvola sanitaria Staubli RBE.03 |
| Di base | 400 | 315 | 84 | 1" TC ASME BPE | 1" TC ASME BPE | NO | NO | - | Sì / facoltativo | TC ½” ASME BPE |
| Di base | 400 | 315 | 104 | 1-1/2" TC ASME BPE | 1-1/2" TC ASME BPE | NO | NO | - | Sì / facoltativo | Valvola sanitaria Staubli RBE.03 |
| Di base | 400 | 315 | 104 | 1-1/2" TC ASME BPE | 1-1/2" TC ASME BPE | NO | NO | - | Sì / facoltativo | TC ½” ASME BPE |
| Di base | 400 | 315 | 104 | 2" TC ASME BPE | 2" TC ASME BPE | NO | NO | - | Sì / facoltativo | Valvola sanitaria Staubli RBE.03 |
| Di base | 400 | 315 | 104 | 2" TC ASME BPE | 2" TC ASME BPE | NO | NO | - | Sì / facoltativo | TC ½” ASME BPE |
Di base
ProRiscaldato
DoubleProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteProRiscaldato180
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteIn linea
FiltroBaseRiscaldato
L'alloggiamento del filtro riscaldato Basic è una versione riscaldata progettata per lo sfiato di serbatoi atmosferici o pressurizzati in ambienti farmaceutici. Rispetta i rigorosi standard ASME VIII div.1 e ASME BPE e, come il modello Basic, elimina completamente le parti sciolte all'interno per garantire la purezza del prodotto. Il suo collegamento tramite morsetto da 4” facilita il montaggio durante la manutenzione, mentre il suo sistema di riscaldamento esterno garantisce l'integrità del prodotto. Inoltre, incorpora una sonda di temperatura PT-100 per un controllo preciso e sicuro. Questo alloggiamento è ideale per applicazioni con acqua purificata e fermentazione nell'industria alimentare.
CaratteristicheBaseRiscaldato
| Hmm) | Hmm) | Diametro (mm) | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|
| 400 | 345 | 154 | 1" TC ASME BPE | Attraverso il corpo di collegamento | Attraverso il corpo di collegamento | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura tipo PT-100 per il controllo della temperatura della resistenza di riscaldamento tramite PLC | NO | - |
| 400 | 345 | 154 | 1-1/2" TC ASME BPE | Attraverso il corpo di collegamento | Attraverso il corpo di collegamento | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura tipo PT-100 per il controllo della temperatura della resistenza di riscaldamento tramite PLC | NO | - |
| 400 | 345 | 154 | 2" TC ASME BPE | Attraverso il corpo di collegamento | Attraverso il corpo di collegamento | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura tipo PT-100 per il controllo della temperatura della resistenza di riscaldamento tramite PLC | NO | - |
Di base
BaseRiscaldato
DoubleProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteProRiscaldato180
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteIn linea

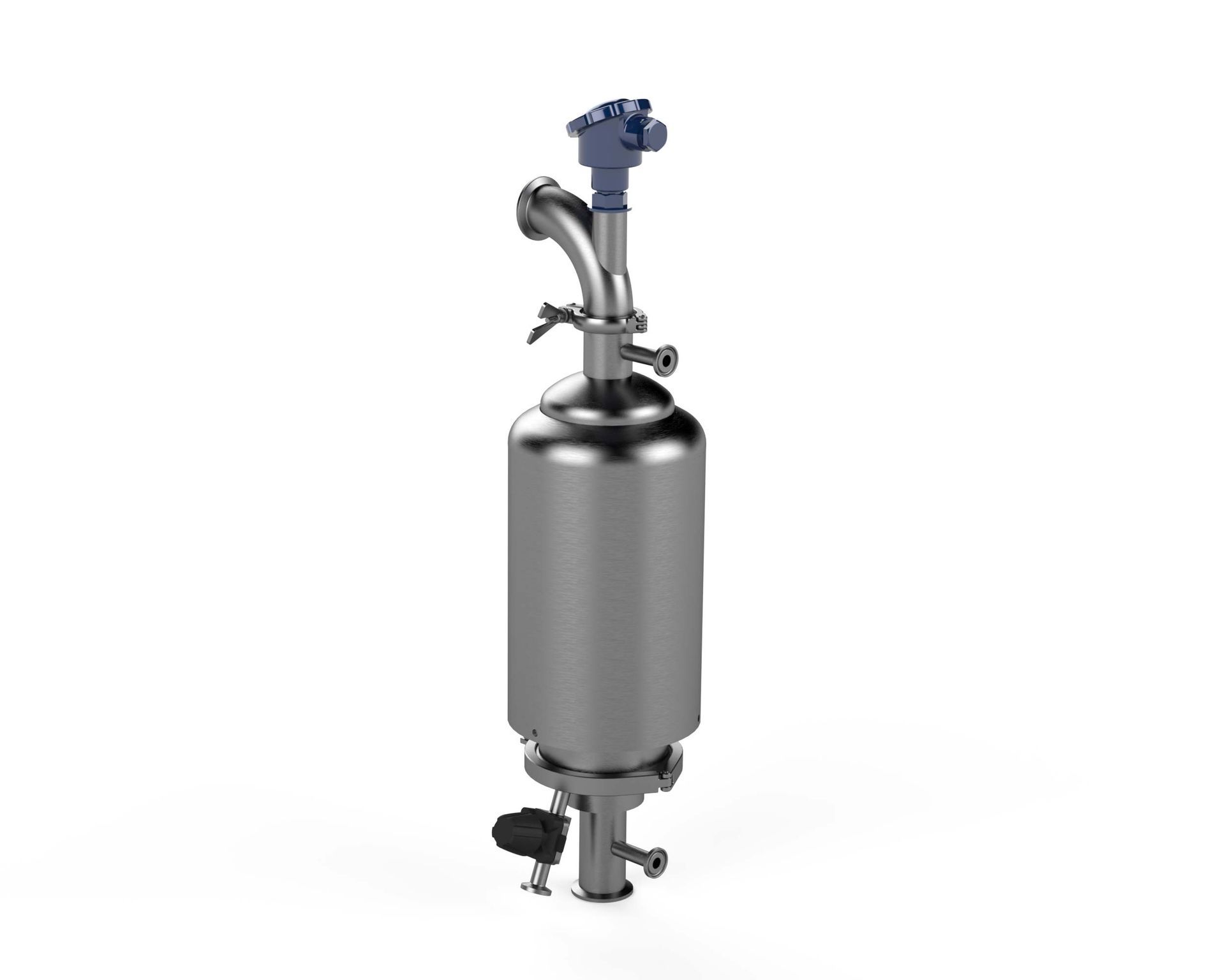

FiltroProRiscaldato
Il modello Pro Heated è un'opzione affidabile e ampiamente utilizzata nei serbatoi di stoccaggio dell'acqua purificata e per le iniezioni nell'industria farmaceutica. Il suo design soddisfa gli esigenti standard ASME VIII div.1 e ASME BPE, garantendo la massima qualità e sicurezza. Come i modelli precedenti, non contiene parti sciolte all'interno e offre una connessione a morsetto da 4" per una tenuta sicura e priva di contaminanti. Il suo sistema di riscaldamento esterno e il sistema di sicurezza garantiscono l'integrità del prodotto, con opzioni per lo scarico della condensa. Disponibile per filtri da 5”.
CaratteristicheBasicProRiscaldato
| Hmm) | Hmm) | Diametro (mm) | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|
| 635 | 525 | 154 | 1" TC ASME BPE | 1" TC ASME BPE | 1/2" TC ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | Sì, facoltativo | TC ½” ASME BPE |
| 635 | 525 | 154 | 1-1/2" TC ASME BPE | 1-1/2" TC ASME BPE | Valvola a membrana manuale da 1/2” TC ASME BPE attacco | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | Sì, facoltativo | Valvola sanitaria Staubli RBE.03 |
| 635 | 525 | 154 | 2" TC ASME BPE | 2" TC ASME BPE | Valvola a membrana azionata da 1/2” ASME BPE TC Connessione ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | Valvola sanitaria Staubli RBE.03 |
Di base
BaseRiscaldato
ProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteProRiscaldato180
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteIn linea

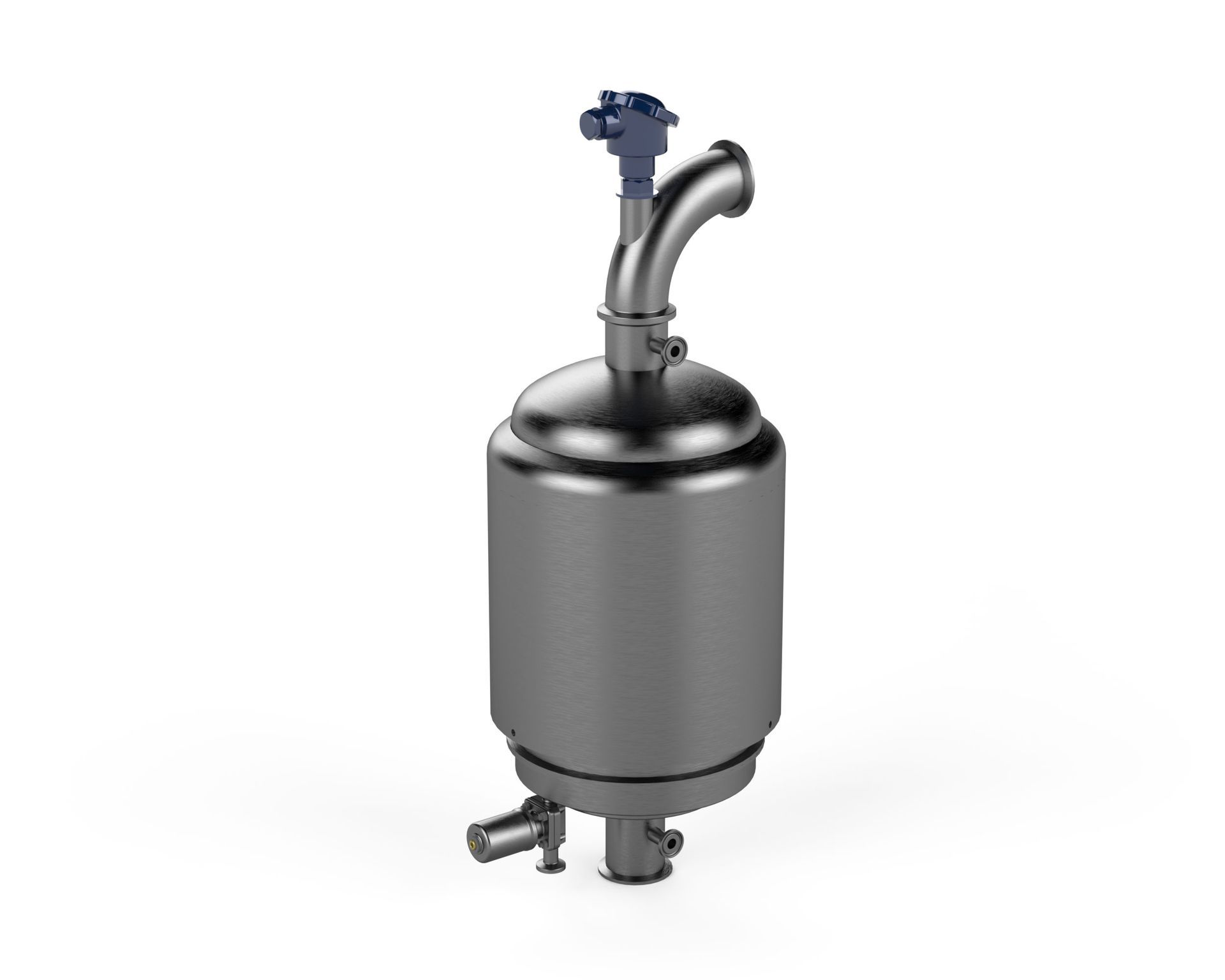

FiltroDoubleProRiscaldato
Il Double Pro Heated è la versione multifiltro del modello Pro Heated, progettato per applicazioni in vasche di grandi dimensioni o con elevato consumo di acqua purificata. Soddisfa i rigorosi standard ASME VIII div.1 e ASME BPE e offre le stesse caratteristiche di integrità e sicurezza. Con una connessione a morsetto da 4" e opzioni di scarico della condensa, questo alloggiamento fornisce una filtrazione affidabile ed efficiente. Disponibile per filtri da 5”.
CaratteristicheDoubleProRiscaldato
| Hmm) | Hmm) | Diametro (mm) | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|
| 670 | 540 | 244 | 1" TC ASME BPE | 1" TC ASME BPE | 1/2" TC ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | Sì, facoltativo | TC ½” ASME BPE |
Di base
BaseRiscaldato
ProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteDoubleProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteIn linea
FiltroProRiscaldato180º
Un altro modello ampiamente utilizzato nei serbatoi di stoccaggio di acqua purificata e iniettabile, con progettazione conforme ad ASME VIII div.1 e ASME BPE. Offre un sistema di riscaldamento e controllo della temperatura, con opzioni per lo scarico della condensa. Disponibile per filtri da 5”.
CaratteristicheProRiscaldato180º
| Hmm) | Hmm) | Diametro(mm) | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|
| 635 | 525 | 154 | 1" TC ASME BPE | 1" TC ASME BPE | 1/2" TC ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | TC ½” ASME BPE |
| 635 | 525 | 154 | 1-1/2" TC ASME BPE | 1-1/2" TC ASME BPE | Valvola a membrana manuale da 1/2” TC ASME BPE attacco | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | Valvola sanitaria Staubli RBE.03 |
| 635 | 525 | 154 | 2" TC ASME BPE | 2" TC ASME BPE | Valvola a membrana azionata da 1/2” ASME BPE TC Connessione ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | Valvola sanitaria Staubli RBE.03 |
Di base
BaseRiscaldato
ProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteDoubleProRiscaldato
Descrivi l'articolo o rispondi alla domanda in modo che i visitatori interessati possano saperne di più. Puoi evidenziare questo testo inserendolo in un elenco puntato, in corsivo, in grassetto o aggiungendo collegamenti.PulsanteProRiscaldato180
FiltroIn linea
L'alloggiamento del filtro in linea è stato appositamente progettato per la filtrazione di fluidi in linea in ambienti farmaceutici. È conforme alle normative ASME BPE e offre una tenuta stagna e priva di contaminanti. Ideale per applicazioni nell'alimentazione del reattore o prima del dosaggio del prodotto nel suo contenitore finale. Disponibili in diverse varianti, comprese le connessioni a morsetto ASME BPE per test di integrità e manometri. Con la sua struttura robusta e il design innovativo, questo alloggiamento fornisce una soluzione affidabile ed efficiente per la filtrazione dei fluidi nell'industria farmaceutica.
CARATTERISTICHEIn linea
| Hmm) | Hmm) | Diametro(mm) | Ingresso | Presa | Scarico condensa | Riscaldamento1 | Riscaldamento2 | Test di integrità1 | Test di integrità2 |
|---|---|---|---|---|---|---|---|---|---|
| 450 | 310 | 104 | 1" TC ASME BPE | 1" TC ASME BPE | 1/2" TC ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | TC ½” ASME BPE |
| 450 | 310 | 104 | 1-1/2" TC ASME BPE | 1-1/2" TC ASME BPE | Valvola a membrana manuale da 1/2” TC ASME BPE attacco | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | Valvola sanitaria Staubli RBE.03 |
| 450 | 310 | 104 | 2" TC ASME BPE | 2" TC ASME BPE | Valvola a membrana azionata da 1/2” ASME BPE TC Connessione ASME BPE | Resistenza elettrica 300W. Isolamento termico esterno | Sensore di temperatura WIKA TRC-11 per la misura della temperatura dell'aria in uscita con trasmettitore | - | Valvola sanitaria Staubli RBE.03 |
